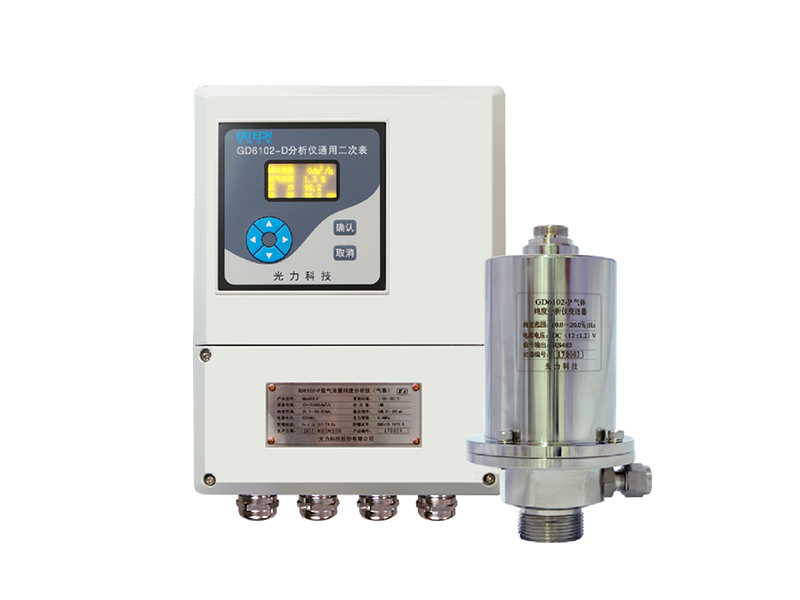

GD6102 анализатор чистоты газового потока – это сенсорная система, которая измеряет расход и чистоту H2 на клапане сброса давления в системе кровообращения.

• Интегрированное обнаружение и загрузка с двумя параметрами
• Поддерживает одновременное измерение концентрации утечки и мгновенного расхода водорода и отображает накопленное количество выделяемого водорода
• Поддерживает одновременную загрузку данных о концентрации, расходе и суммарных значениях в DCS
• Точное измерение и долгосрочная надежность
• Диапазон измерения чистоты H2: 0 ~ 20%, решена проблема невозможности измерения после того, как концентрация утечки водорода превысит 4%
• Блок определения чистоты имеет уникальную конструкцию контроля температуры, обеспечивающую стабильное измеряемое значение на “нуле” и во всем диапазоне, предотвращая изменение результатов при температуре окружающей среды
• В нем используется усовершенствованный водостойкий мини-расходомер, отличающийся малой потерей давления, большим диапазоном измерений и высокой надежностью

• Диапазон измерения расхода: (60~1000) dm³/h
• Диапазон измерения чистоты: (0~20)% H₂
• Точность измерения расхода: ±2.0% FS(стандартное состояние)
• Точность измерения чистоты: ±2.0% FS(стандартное состояние)
• Давление газа в рабочем состоянии: (0~0.4) MPa
• Выход вторичного прибора (интегратора): (4~20) mA
• Выход переключателя: 4xSPDT, 250VAC5A
• Размер трубопровода: DN15 (22×3)
• Уровень защиты датчика: IP65
• Взрывозащищенный знак: ExdiaIIC T4 Ga
